吸肺机安装详细图解

作者:德正机械 发布时间:2019-12-31 11:33:00
吸肺机安装详细图解

德正吸肺机安装说明

德正机械设计升级的最新式吸肺机,不再需要现场焊接,现场组装简单方便。大致分为13个步骤:

01.吸肺机组装

吸肺机组装好后的效果图如下图,吸枪主管需要固定妥当,可以固定到墙上,也可以固定到宰鸡线上。

吸肺机组装

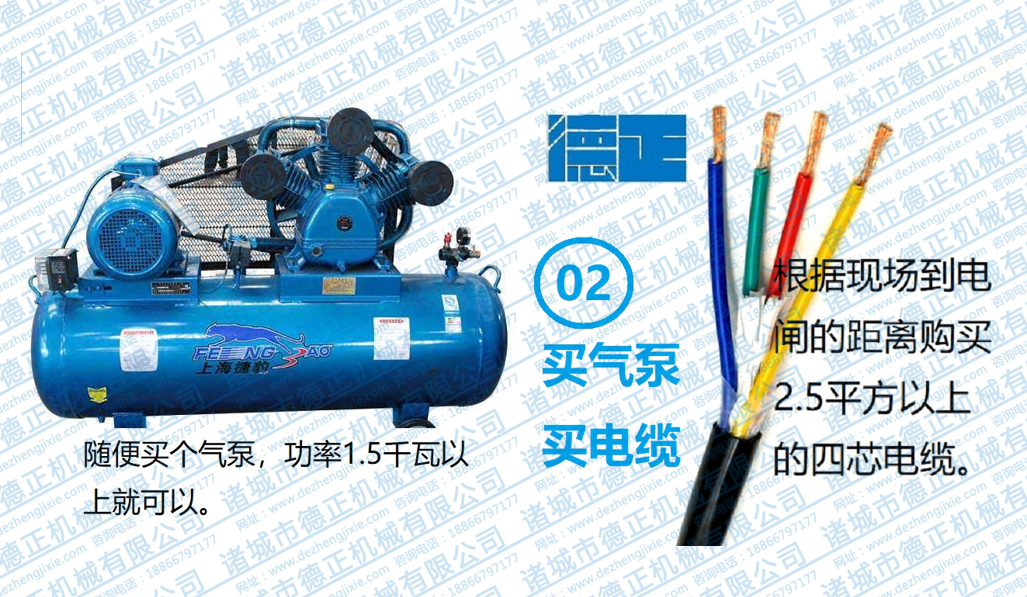

02.购买配件。

1.随意买台空压机,功率1.5千瓦以上就可以。

2.根据设备到分线电闸的距离购买4线电缆,2.5平方以上的。

吸肺机需要购买的配件

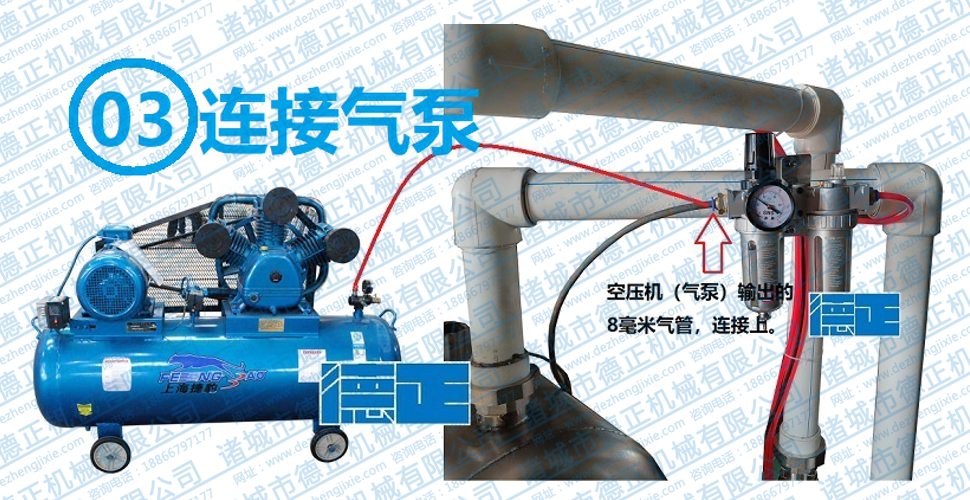

03.连接气泵

空压机输出的8毫米气管连接到吸肺机主压缩空气调理组合上。

吸肺机连接真空泵

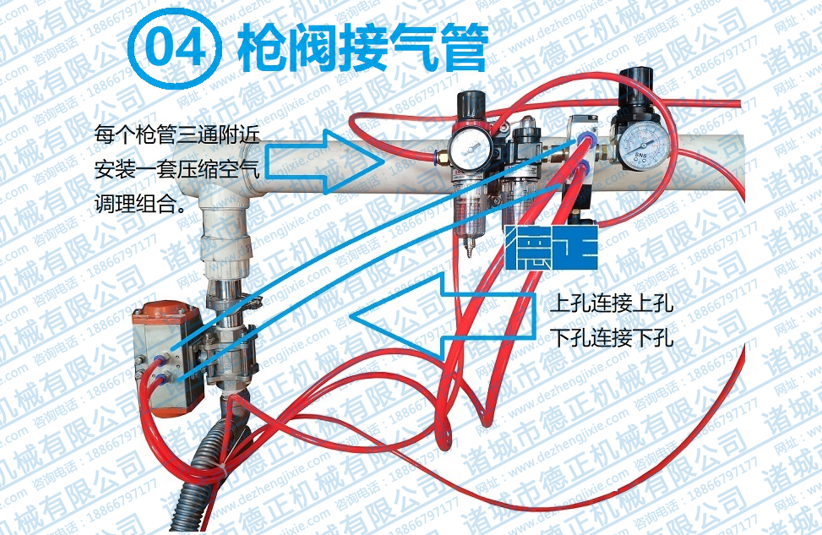

04.枪管阀门连接气管

每个吸枪附近安装有一套压缩空气调理组合,电磁阀上面的上下两个气孔连接吸枪上的阀门。气管有几条比较短的出厂前已经裁剪好。

吸肺机安装

05.吸枪上开关阀连接气管

吸枪上的两条6毫米气管尾端用嘴吹一下,通气的接在下面,不通气的接到上面。

吸肺机气管

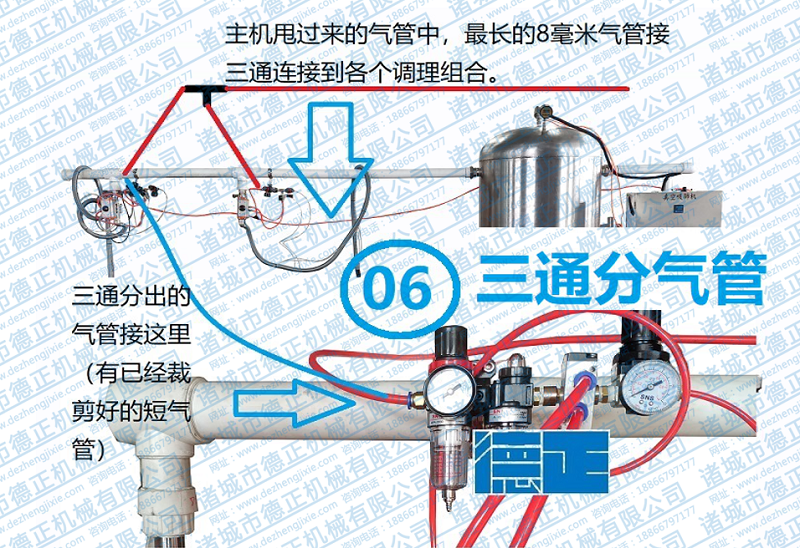

06.三通分气管连接

主机有一条甩出来的气线,最长的气线,连接三通,连接到各个分枪主管上的压缩空气调理组合上。

吸肺机接通气管

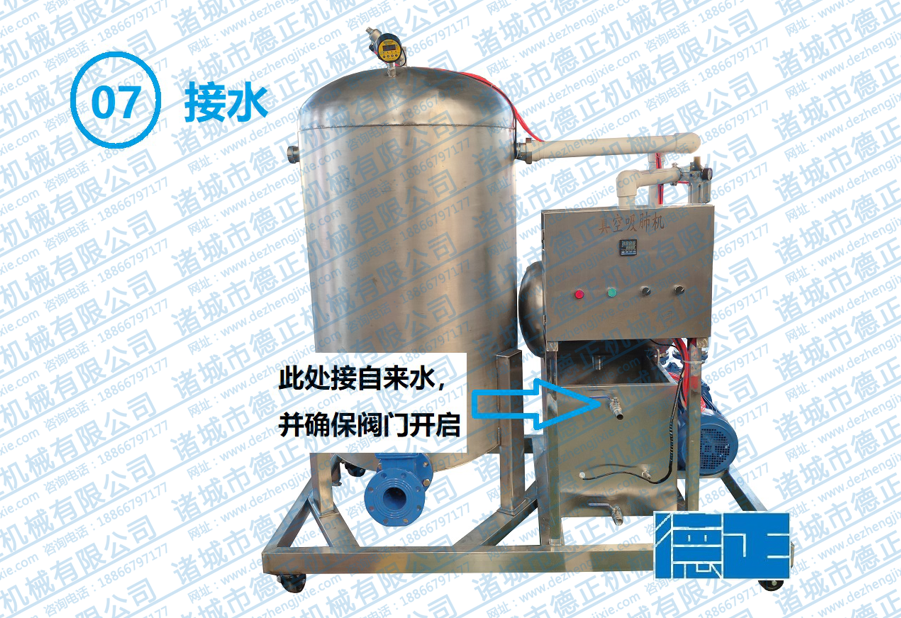

07.吸肺机接水

此管口用25软管连接自来水,真空泵运转必须有水才能使用。

吸肺机接水源

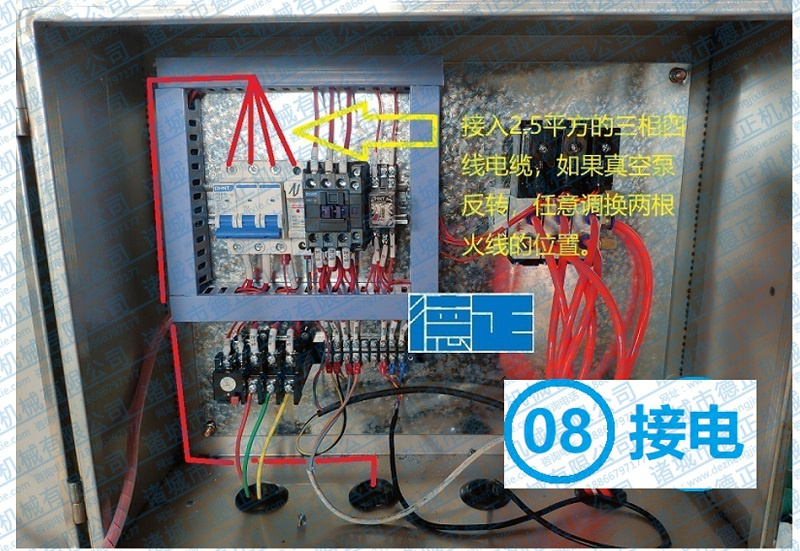

08.吸肺机接通电源

2.5平方的四芯电缆从电控箱底部的入线孔进线,连接好火线零线。检查真空泵是否反转,如果真空泵反转,请任意调换两根火线。

吸肺机接电源

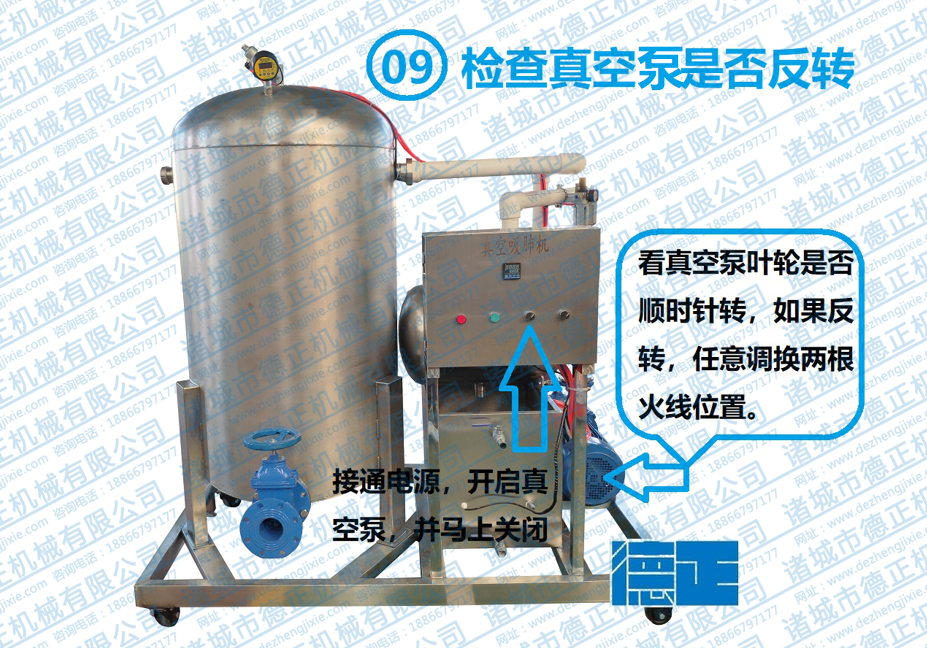

09.如何检查真空泵是否反转

接通电源后,开启真空泵并马上关闭,看真空泵的叶轮是否顺时针转,如果反转请任意调换两根火线。

检查真空泵是否反转

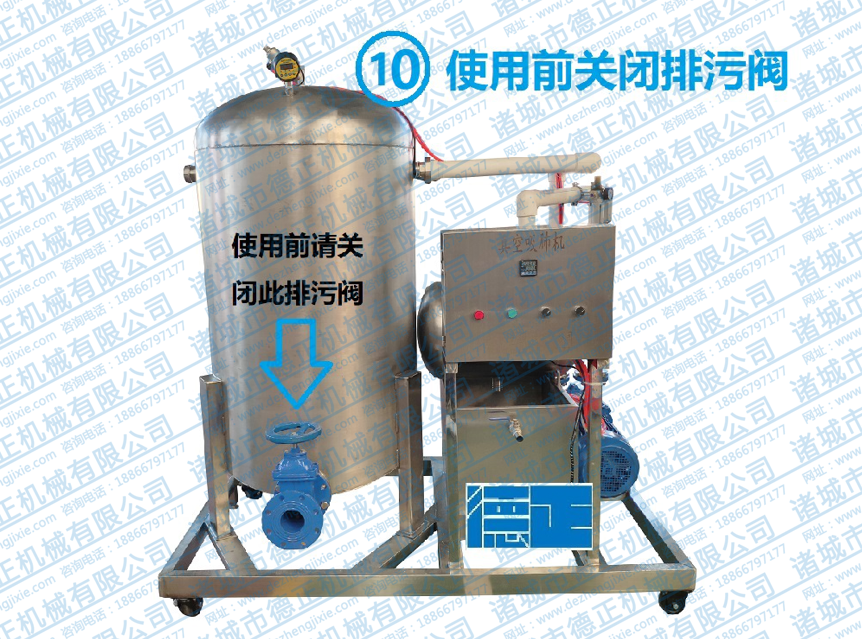

10.使用前请关闭排污阀。

吸肺机使用前关闭排污阀

11.请愉快的使用德正机械的吸肺机。

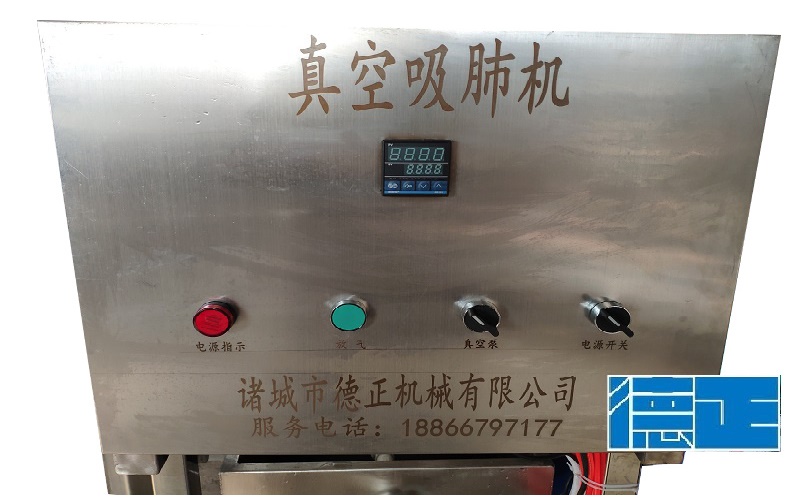

真空吸肺机控制面板

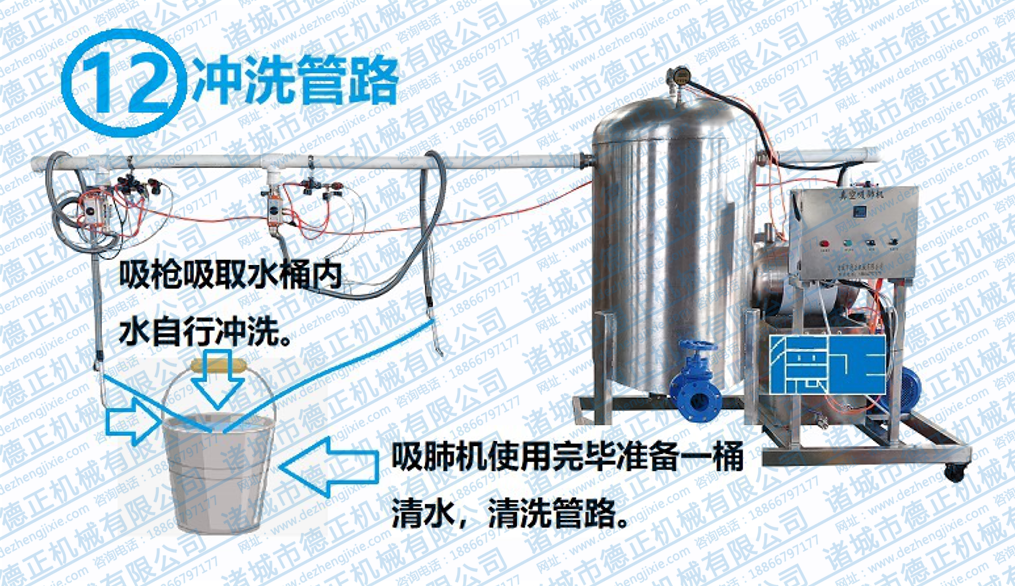

12.冲洗管路

每个班次结束后,准备一桶清水,用吸枪清水,清洗内部管路。

吸肺机冲洗管路

13.吸肺机排污

1.关闭真空泵。

2.排气:手动按排气按钮,知道真空仓上的压力表数值为零。

3.打开排污阀,排掉污物。

真空吸肺机排污
